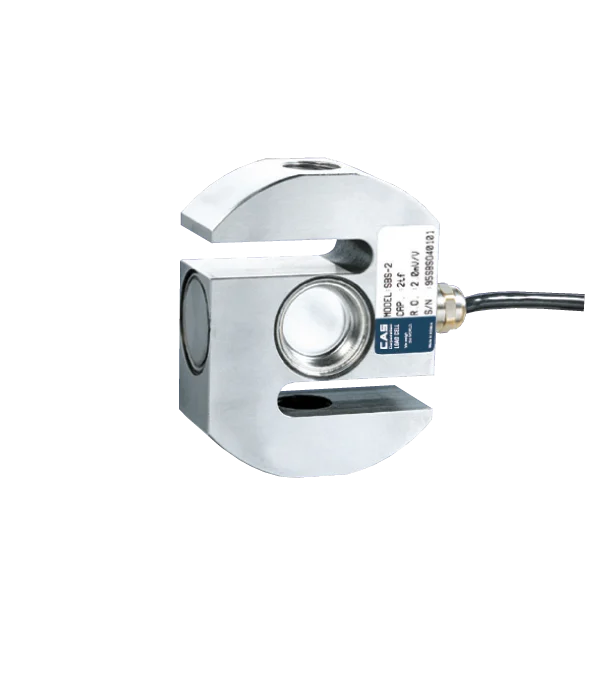

Датчик S-образной формы в корпусе из нержавеющей стали. Такая геометрия позволяет
включить датчик в силовую цепь там, где нагрузку требуется не просто принять, а
перенаправить, — поэтому его ставят на бункерные весы, на взвешивание ёмкостей и в
узлы, где направление приложения силы меняется. Класс защиты IP67 допускает
кратковременное погружение в воду.
Метрология: суммарная погрешность 0,03 %, повторяемость 0,01 %, ползучесть за
30 минут 0,03 %. Номинальный выходной сигнал 2,0 ± 0,002 мВ/В, смещение нуля
0 ± 0,02 мВ/В; температурный дрейф 0,03 % на 10 °C по нулю и 0,014 % на 10 °C по
сигналу.
Питание и вход: рекомендуемое напряжение возбуждения 10 В, максимально допустимое
15 В, входное сопротивление 400 ± 3,5 Ом, выходное 350 ± 3,5 Ом. Компенсированный
диапазон температур — от минус 10 до плюс 40 °C, эксплуатационный — от минус 30 до
плюс 80 °C, допустимая перегрузка 150 % от номинальной нагрузки.
Серия собрана в трёх типоразмерах с посадочной резьбой M12 × 1,75, M18 × 1,5 и
M24 × 2,0 — под неё подбирают ответную оснастку (серьги, талрепы, проушины).
Номинальные нагрузки, доступные к заказу, перечислены в характеристиках позиции.
